如何将Excel表格完美粘贴到CAD中编辑
OAPDF.COM 日期:2009-10-19 22:56:38 人气: 标签:

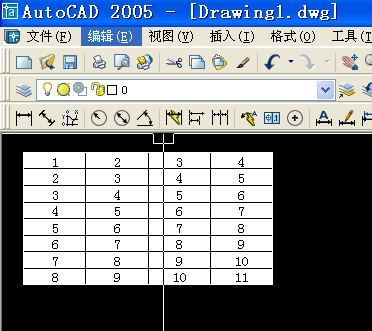

  在使用CAD时候或许经常遇到这样的问题,你拥有一个完美的Excel表格,但是现在你要将此表内容拷贝粘贴在CAD中出图,直接在CAD内粘贴后效果并不一定满意,因为CAD模型下是黑底白字,而粘贴的Excel表格是白底黑字,并且是一个整体没法在CAD中编辑,是不是很郁闷啊?难道还要重新一笔一笔的绘制表格?其实你大可不必这样做,本文介绍一下如何在AutoCAD中导入Excel表格文件,即如何将Excel表格完美粘贴到CAD中编辑。 下图就是CAD中直接粘贴Excel表格的效果:


  1、选中excel中的表格,先把表格边框设置为黑色细线,复制。

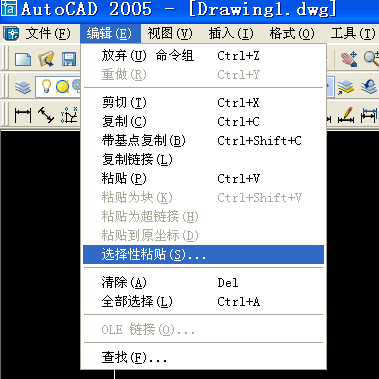

  2、在cad中在编辑中的选择性粘贴,如下图:

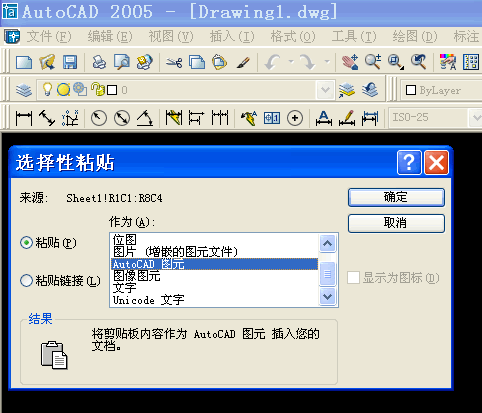

  3、中选autocad图元,如下图,确定。

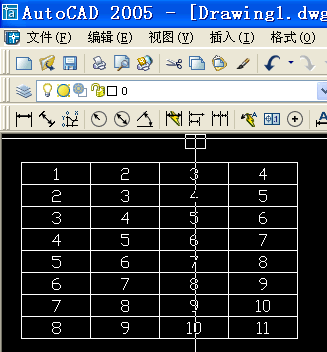

  3、选择插入点,此时可以看到表格是以黑底白字的形式插入的,且可以编辑,如下图。


  4.现在还不完美,因为字的大小以及文字样式没有统一,现在我们来解决这个问题。

  选择表格中的一个文字,看一下他的高度,用windows自带的计算器计算一下它和你想要的字的比例差多少,用scale缩放的你想要的文字大小。如果你还想设制文字的宽度系数,为了制作出和你在excel里面看到对齐方式一样的数据,那就把表格先定义为块,插入块的时候选择x方向的系数,就是文字的宽度系数。
  本例是在Excel2003+CAD2005环境下测试通过,你可能注意到在CAD中粘贴的表格数据亦同Excel中的对齐格式,所以预先在Excel中设置好后再拷贝过来将是更加方便。
