CAD、word、excel之间的相互转换
日期:2010-3-20 18:38:12 人气: 标签:

一、CAD图形或表格复制到WORD、EXCEL的步骤

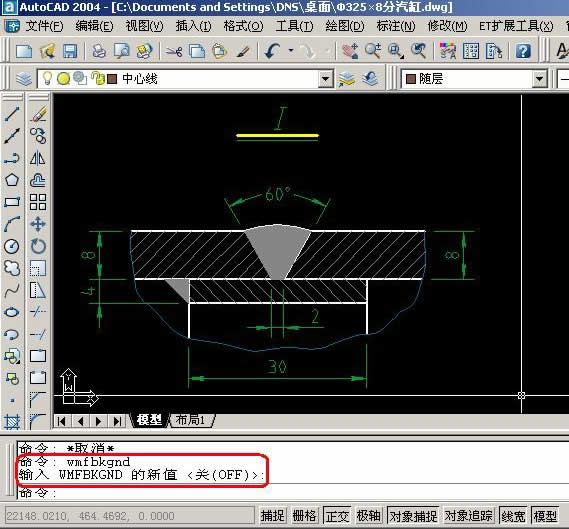

1、更改CAD系统变量WMFBKGND值为OFF,使CAD背景为透明,
如果想让复制的图形是黑白的,可以在图层管理器里面把图层颜色改为白色(7号);

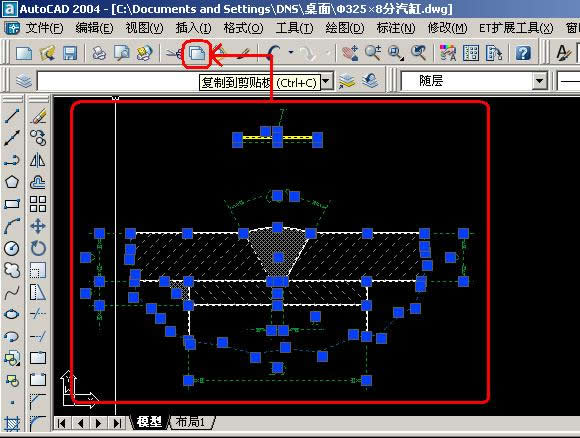

2、选择需要复制的图形,用“复制”工具进行复制;

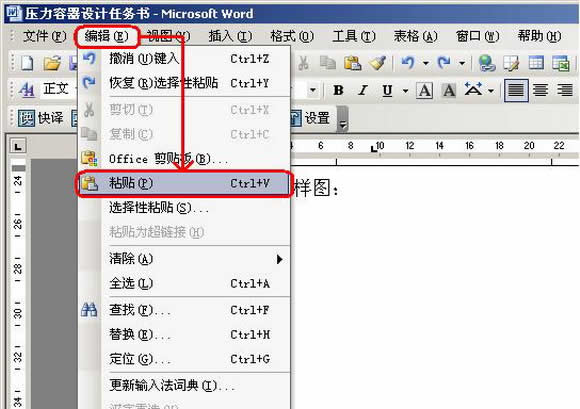

3、切换到WORD或EXCEL,激活需要粘贴的区域,然后选择“编辑”—“粘贴”;

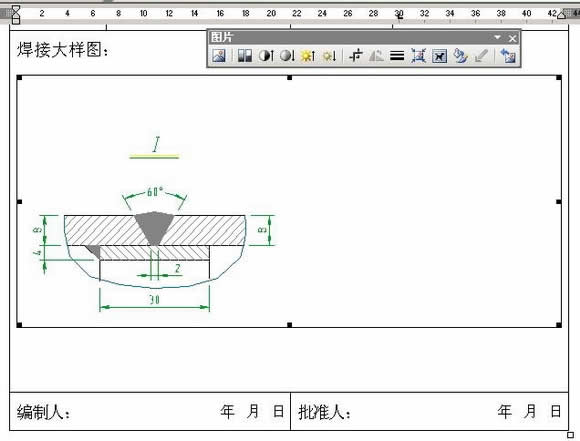

4、粘贴最初的效果如下图;

5、利用“图片裁剪”把图形空白区域剪掉,然后用拖对角的方法把图形缩放到合适的大小;

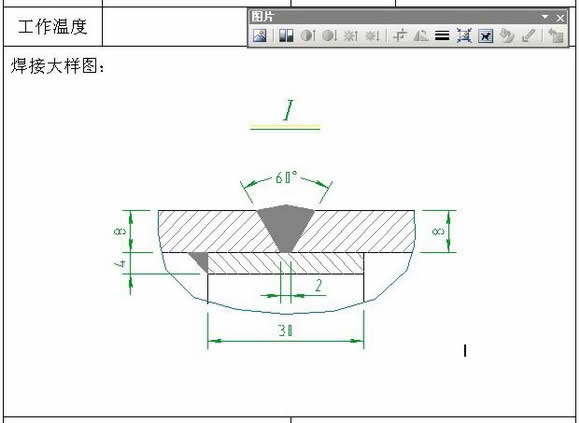

6、裁剪和缩放后的效果如下图;

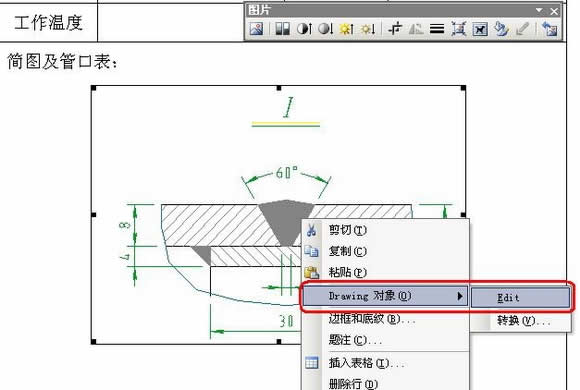

7、如图形需要修改,可按下图的方法回到CAD进行修改即可;

复制到EXCEL的方法也同上。
