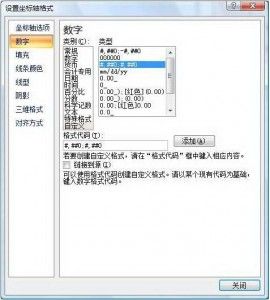

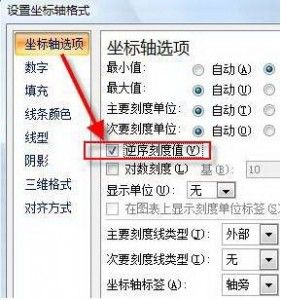

3、在“设置坐标轴格式”对话框中切换到“数字”标签卡,将“数字类别”设置为“自定义”项,“类型”为“#,##0;#,##0”项,如图: 如果“类型”中没有“#,##0;#,##0”项供选择,你可以在“格式代码”中输入此项并按下“添加”按钮完成添加操作,通过此自定义的数字格式可以将当前的主坐标轴刻度值与后面添加的次坐标轴刻度值相统一,使得图表更具直观可读性。 4、通过鼠标单击图表中任一数据条柱形来选中所有同一颜色的数据条柱形,右击执行“设置数据系列格式”命令,在“系列选项”标签中将“系列绘制在”项选择为“次坐标轴”,按下“关闭”按钮。 5、点击选中图表上方刚刚出现的“次坐标轴 水平(值)轴”项,右击执行“设置坐标轴格式”命令,同样将“坐标轴选项”中的“最小值”设置为“固定:-100”,同时切换到“数字”标签卡,将“数字类别”设置为“自定义”的“#,##0;#,##0”项。最重要的是要在“坐标轴选项”标签卡中勾选“逆序刻度值”项,最后按下“关闭”按钮,查看一下你的“对称性图表”是不是已经大功告成了。 |
