线框编辑工具
PitStop的线框编辑工具有4个，有时要混合使用，甚至配合其它功能才可顺利完成一个任务。4个线框编辑工具分别是《Edit Path》、《Add Anchor Point》、《Remove Anchor Point》及《Creat New Path》。介绍各工具的运作之前，让我先解说以下几个有关术语： Path – 线框一词可译成line art或vector graphics，PitStop在这里使用Path一词，它可以是圆形、方形、线条或任何形状（参考图4）。线框物体的特点是由几何线条组织而非像素，放大后不会出现锯齿边或失真。 Anchor points –锚点（见图7），它让我们控制线框的形状及方向，锚点通常在线框的角位，但也可以在线条的中间位置。

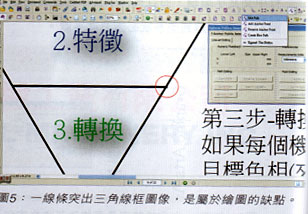

Direction points – 如图7显示，它在锚点一端或两端伸出手柄，移动手柄便可让我们控制或改变曲线的形态。 Segment – 线条，可以是直线或曲线，它是线框的一部份，在两个锚点之间。（见图7） OK，明白一些重要术语之后，现在我们可以继续介绍以下4个线框编辑工具： Edit Path – 此工具可改变线框的大小、形状或方向。在工具列选取此工具之后，点击要编辑的线框部份，然后再点击锚点，被点击的锚点出现反白，这时我们可以移动此反白锚点从而改变线框（参考图5及图6）。我们可以按住Shift键连续点击锚点，或以拖拉方式划一个范围来选取多个锚点。
Add Anchor Point – 增加锚点，此举在线框物体上建立更多控制点，即更可从心所欲地改变线条的形态。要增加锚点，选取此工具后点击线框一下，然后再点击要增加锚点的位置，点击的位置必须在线框的线条（segment）之上，否则无效。 Remove Anchor Point – 删减锚点，将线框上的锚点删减。四方线框被删减一个锚点就变成三角线框（见图8），如不断删减锚点，最终线框会消失。 Create New Path – 创造新线框，此工具可让我们建立任何的线框。建立新线框后，我们可以利用其它工具改变其颜色。 |
