用Excel配合CAD画工程曲线
日期:2009-7-27 22:14:41 人气: 标签:
如何用CAD画工程曲线?如何用Excel配合CAD画工程曲线?
  我们在使用AutoCAD时,有时要输入多个坐标点并连接成曲线。在工程计算时,经常要用AutoCAD画出一条曲线,而这条曲线如果是由多个坐标点连接成的,输入起来就麻烦,而且容易出错。如果利用EXCEL应用程序来保存数据,并与CAD巧妙地结合起来,就能很容易地画出该曲线。针对这种情况,笔者摸索出一点小技巧,现介绍如下:

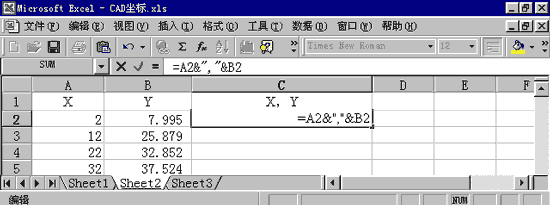

  首先,在Excel中输入坐标值。我们将X坐标值放入A列,将Y坐标值放入到B列。再将A列和B列合并成C列,由于AutoCAD中二维坐标点之间是用逗号隔开的,所以我们在C2单元格中输入:"=A2&","&B2",C2中就出现了一对坐标值。我们用鼠标拖动的方法将C2的的公式进行复制,就可以得到一组坐标值,如下图:



  其次,选出所需画线的点的坐标值,如上例中C列数据,将其复制到剪贴板上,即按Excel中的复制按钮来完成此工作。

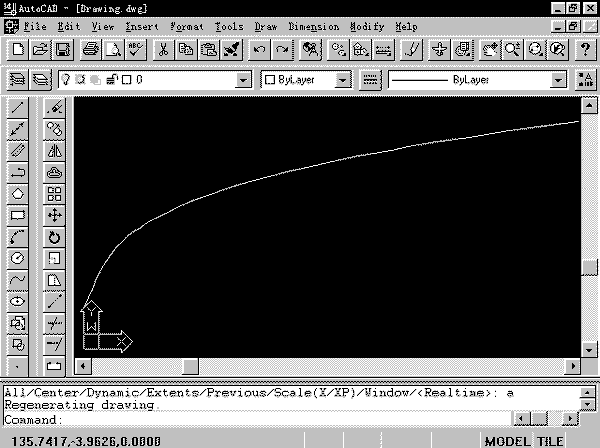

  最后,打开AutoCAD,在命令行处键入spline (画曲线命令),出现提示:"Object/:",再在此位置处点击鼠标右键,弹出菜单,在菜单中选择Paste命令,这样在Excel中的坐标值就粘贴传送到了AutoCAD中,并自动连接成曲线,单击鼠标右键,取消继续画线状态,曲线就画好了,如下图:

  通过上面的方法,一条标准的曲线就出来了。利用此方法还可以很方便地绘制各种曲线或折线,并且在Excel中很容易地修改并保存坐标值。作为工程技术人员确实应该掌握此技巧!
